Od pomysłu do projektu: co znaczy „inteligentny dom” w praktyce
System automatyki domowej a kolekcja gadżetów
Inteligentny dom oparty na Arduino może być zarówno stabilnym systemem, który odciąża domowników z dziesiątek drobnych czynności, jak i zbiorem niespójnych gadżetów, które po miesiącu irytują bardziej, niż pomagają. Różnica zwykle nie wynika z ceny sprzętu, ale z projektu całości: spójnej koncepcji, kolejności wdrażania i świadomości ograniczeń.
System ma sens wtedy, gdy automatyka wykonuje to, co i tak trzeba byłoby robić ręcznie, lecz szybciej, dokładniej albo w bardziej przewidywalny sposób. Typowe przykłady:
automatyczne wygaszanie oświetlenia w nieużywanych pomieszczeniach,
obniżanie temperatury w nocy i podczas nieobecności domowników,
zamykanie rolet o zachodzie słońca, bez konieczności pamiętania o tym,
powiadomienia o zalaniu, dymie lub otwarciu drzwi w czasie urlopu.
Pokazowe efekty – np. tęczowe oświetlenie LED reagujące na muzykę w salonie – można dodać później. Bez podstawowych funkcji system będzie wyglądał efektownie na filmie, ale w codziennym użyciu okaże się męczący.
Trzy główne cele: wygoda, bezpieczeństwo, efektywność energetyczna
Automatyka domowa DIY z mikrokontrolerami Arduino zwykle ma trzy główne zadania, z których każde można zrealizować na różnym poziomie zaawansowania. Zanim cokolwiek kupisz, dobrze jest jasno rozpisać, gdzie leży priorytet.
Wygoda to wszystkie funkcje, które oszczędzają „mikro-czas”: jedno kliknięcie zamiast pięciu, brak konieczności pamiętania o roletach, brak biegania po domu, aby wyłączyć światła. Często właśnie od wygody najłatwiej zacząć, np. od sterowania oświetleniem Arduino w korytarzu czy łazience.
Bezpieczeństwo w inteligentnym domu to zarówno powiadomienia o potencjalnych zagrożeniach (dym, zalanie, otwarte drzwi), jak i zabezpieczenie samego systemu automatyki – tak, aby awaria Arduino nie zatrzymała ogrzewania w środku zimy. Na tym poziomie pojawia się konieczność myślenia nie tylko o tym, co system może zrobić, ale również co musi robić niezależnie od stanu elektroniki.
Efektywność energetyczna jest atrakcyjnym hasłem, ale realne oszczędności wymagają przemyślanej integracji z ogrzewaniem, wentylacją czy fotowoltaiką. Arduino pozwala bardzo tanio zbudować system monitoringu zużycia (odczyty liczników, pomiar temperatury, stanu zaworów), natomiast przejęcie sterowania nad kotłem czy pompą ciepła wymaga większej ostrożności i zwykle konsultacji z fachowcem.
Granice Arduino: co da się zrobić, a co lepiej powierzyć innym systemom
Projekt inteligentnego domu Arduino bardzo łatwo przecenić. Klasyczne płytki (Uno, Nano, Mega) oferują prosty dostęp do wejść/wyjść, ale mają ograniczoną pamięć i brak wbudowanej łączności sieciowej. Świetnie nadają się do zadań takich jak:
lokalne sterowanie oświetleniem i przekaźnikami,
odczyt kilku-kilkunastu czujników w jednym pomieszczeniu,
proste reguły „jeśli–to” bez rozbudowanej logiki,
sterowanie roletami, bramą, wentylatorem.
Bardziej złożone funkcje – zdalny dostęp przez internet, zaawansowane harmonogramy, logowanie danych, aktualizacje OTA – wymagają zwykle czegoś więcej niż samo Arduino. Najczęściej kończy się na architekturze, gdzie:
Arduino (lub ESP) jest „głupim” modułem wykonawczym,
a logikę, interfejs www i integrację z innymi systemami realizuje mini‑serwer z Home Assistantem, OpenHAB czy Domoticzem.
Połączenie prostych modułów Arduino z centralnym systemem (np. Home Assistant) pozwala zachować niskie koszty i elastyczność, a jednocześnie uniknąć upychania zbyt rozbudowanej logiki do pojedynczej płytki.
Ogranicz zakres: jeden lub dwa obszary na start
Projekt „zrobię wszystko od razu” w inteligentnym domu prawie zawsze prowadzi do chaosu. Rozsądniejsze podejście to wybór jednego–dwóch obszarów i doprowadzenie ich do stanu „działa stabilnie przez kilka miesięcy”. W praktyce dobrą kolejnością bywa:
Monitoring temperatury i wilgotności w kilku pomieszczeniach (najprostsze, a bardzo pouczające).
Sterowanie oświetleniem w 1–2 strefach domu (np. korytarz, garaż, łazienka).
Rolety lub markizy (jeśli są), ewentualnie jedna brama / furtka.
Mieszkanie w bloku a dom jednorodzinny – inne priorytety
Ten sam projekt inteligentnego domu Arduino będzie wyglądał zupełnie inaczej w kawalerce w bloku i w dużym domu jednorodzinnym. W mieszkaniu zwykle priorytetem jest:
zdalny podgląd i powiadomienia (zabezpieczenie na czas wyjazdu),
czasem lokalna regulacja temperatury (grzejniki z zaworami termostatycznymi).
W domu dochodzą kolejne obszary: sterowanie roletami na parterze i piętrze, bramą wjazdową, garażem, podlewaniem ogrodu, oświetleniem zewnętrznym, a często także integracja z instalacją fotowoltaiczną czy rekuperacją. To nie tylko więcej przewodów i czujników, ale też większe ryzyko, że awaria jakiegoś modułu wpłynie na coś ważnego (np. ogrzewanie).
Dla domu jednorodzinnego szczególnie istotne jest też fizyczne rozmieszczenie modułów – w rozdzielni, w kotłowni, w garażu, na poddaszu. Od tego zależy później, czy da się bezboleśnie serwisować system, czy każdy drobiazg oznacza kucie ścian.

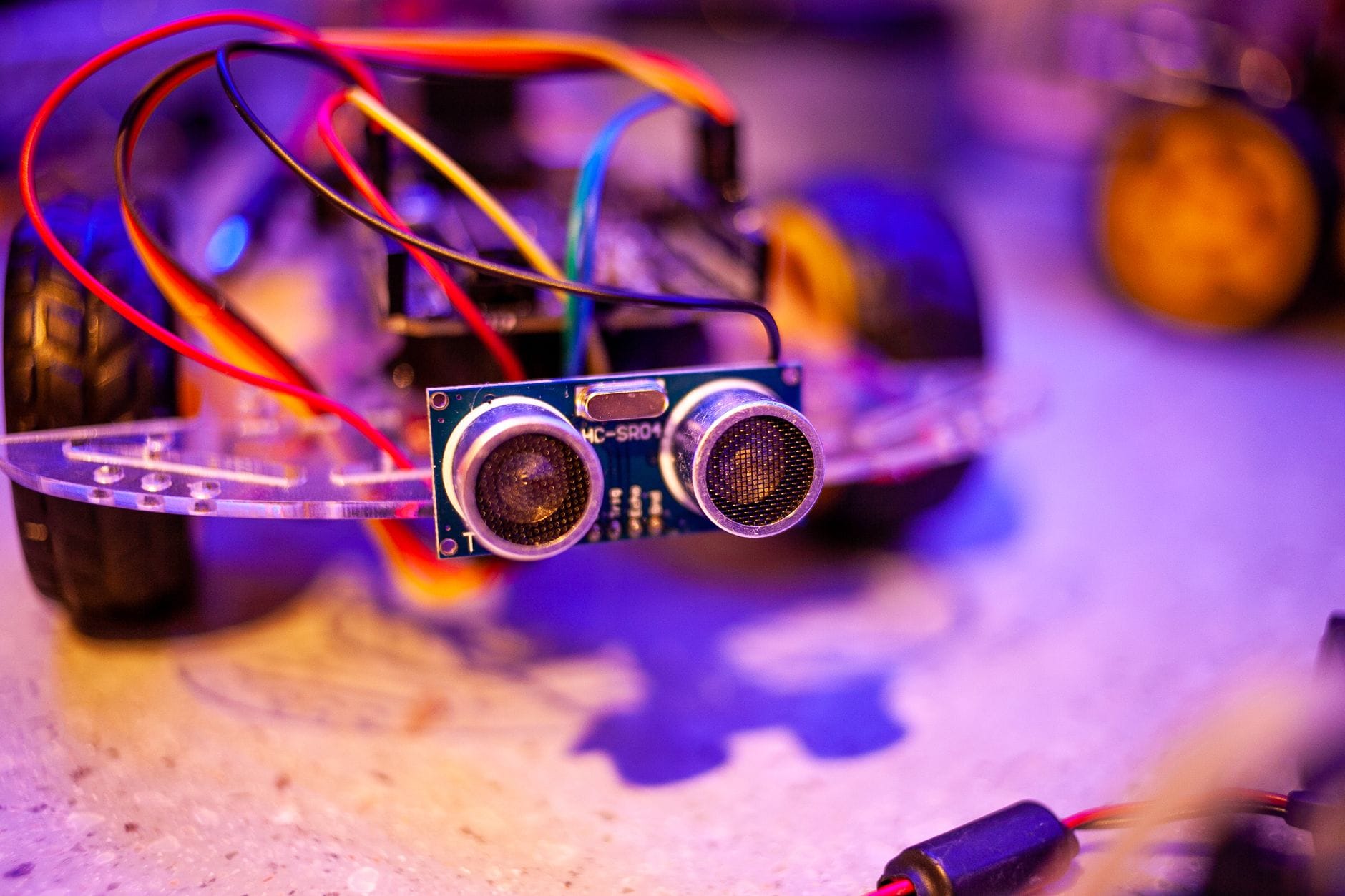

Źródło: Pexels | Autor: Lisha Dunlap
Planowanie funkcji: lista potrzeb zamiast listy gadżetów
Scenariusze dnia jako punkt wyjścia
Dobry projekt inteligentnego domu Arduino zaczyna się od bardzo przyziemnej rzeczy: rozpisania typowego dnia. Chodzi o scenariusze typu:
„wracam z pracy wieczorem” – co ma się dziać od momentu wejścia na posesję, przez wejście do domu, aż po wieczór w salonie,
„wyjście z domu rano” – jakie urządzenia mogą być automatycznie wyłączane, a jakie absolutnie muszą pozostać niezależne,
„noc” – które światła i gniazda mogą być odcięte, jak ma działać oświetlenie korytarza/toalety,
„wyjazd na weekend/na urlop” – jakie funkcje mają przejść w tryb oszczędny i jakie powiadomienia są faktycznie potrzebne.
Dopiero na tej bazie można uczciwie odpowiedzieć, jakie funkcje automatyki domowej DIY są priorytetowe. Przykładowo: jeśli w scenariuszu dnia niemal nie pojawia się korzystanie z rolet, nie ma sensu zaczynać od kosztownego systemu ich automatyzacji. Zdecydowanie częściej okazuje się, że najbardziej uciążliwe są drobiazgi – oświetlenie w korytarzu, łazience, garażu czy sygnalizacja otwartych drzwi.
Po zebraniu scenariuszy dnia dobrze jest przypisać potencjalne funkcje do kilku czytelnych kategorii. Ułatwia to później decyzje, które zadania powierzyć jednemu Arduino, a które rozdzielić między kilka modułów.
Oświetlenie – klasyczne on/off, ściemnianie, oświetlenie LED RGB, sceny świetlne.
Rolety, markizy, żaluzje – sterowanie góra/dół, pozycje pośrednie, sceny dzienne/nocne.
Bezpieczeństwo – kontaktrony na drzwiach/oknach, czujniki ruchu, dymu, gazu, zalania, integracja z syrenami i powiadomieniami.
Podlewanie i systemy ogrodowe – elektrozawory, pompy, sterowanie czasowe i oparte o wilgotność gleby.
Multimedia – sterowanie amplitunerem, telewizorem, głośnikami, integracja z systemami multiroom.
Każda z tych kategorii ma inne wymagania dotyczące niezawodności, bezpieczeństwa i opóźnień. Oświetlenie wybaczy lekkie opóźnienie rzędu setek milisekund, ale już sterowanie roletą czy bramą wymaga starannego nadzoru stanu i krańcówek.
Priorytety: krytyczne vs. komfortowe
Nie wszystkie funkcje inteligentnego domu powinny mieć ten sam priorytet. Dobrym podejściem jest podział na trzy poziomy:
Krytyczne – muszą działać zawsze i w przewidywalny sposób: ogrzewanie, podstawowe oświetlenie, zabezpieczenia ppoż., detekcja gazu czy zalania.
Wysoki komfort – funkcje mocno wpływające na wygodę, ale których awaria nie zagraża bezpieczeństwu: sterowanie roletami, sceny świetlne, automatyczne wietrzenie.
Dodatki – efekty wizualne, drobne automatyzacje, integracje z multimediami, „bajery” do pokazania znajomym.
Jeżeli Arduino ma sterować elementem krytycznym, trzeba od razu założyć istnienie trybu awaryjnego, który umożliwia ręczne sterowanie bez udziału mikrokontrolera. W praktyce oznacza to np. zachowanie klasycznych włączników światła, manualnych zaworów czy mechanicznych wyłączników rolet.
Granica między automatyzacją a irytacją
„Inteligentny dom” bardzo łatwo zamienić w nadgorliwą nianię, która co chwilę podejmuje za mieszkańców decyzje, których nikt nie chciał. Typowe pułapki:
zbyt czułe lub źle umieszczone czujniki ruchu, które gaszą światło w łazience w trakcie kąpieli,
automatyczne zasłanianie rolet, gdy ktoś stoi przy oknie,
sceny świetlne uruchamiane przy każdym wejściu do salonu, choć domownicy chcą często po prostu ciemności,
nadmiar powiadomień push/SMS – po tygodniu nikt ich nie czyta.
Jedną z reguł zdrowego projektu jest umożliwienie szybkiego, fizycznego „wyłączenia inteligencji” w danym obszarze. Jeśli ktoś chce raz po prostu włączyć światło w łazience i mieć je włączone, nic nie powinno mu w tym przeszkadzać, nawet najbardziej wyrafinowany scenariusz automatyki domowej.
Ręczne sterowanie zawsze na pierwszym planie
Projekt inteligentnego domu Arduino powinien zakładać, że interfejs użytkownika nie jest inżynierem. Klasyczny włącznik na ścianie jest dla większości osób bardziej naturalny niż aplikacja w telefonie czy panel dotykowy.
Dlatego warto stosować zasadę podwójnego sterowania:
fizyczne przyciski/wyłączniki w kluczowych miejscach (światła, rolety, bramy),
logika Arduino, która może nadpisywać te sygnały lub je uzupełniać, ale nie blokować.
W praktyce często stosuje się przyciski monostabilne (dzwonkowe) spięte z wejściami Arduino, a dopiero mikrokontroler decyduje, czy to pojedyncze kliknięcie, podwójne, przytrzymanie itd. Nawet w takim układzie dobrze jest przewidzieć możliwość ominięcia Arduino (np. przekaźnik bistabilny, który w razie awarii pozwala włączyć światło mechanicznie w puszce).
Przy projektowaniu automatyki domowej DIY najczęściej pojawiają się te same pytania: „czy wystarczy mi Uno?”, „czy brać ESP32?”, „a może jakąś płytkę z Wi‑Fi?”. Zanim zamówi się pierwszą partię płytek, przydaje się chłodne porównanie kilku podstawowych parametrów.
Porównanie możliwości a realne potrzeby
Zestawianie płytek Arduino tylko po liczbie pinów czy taktowaniu bywa mylące. Do automatyki domowej istotniejsze są takie kryteria jak sposób montażu, stabilność zasilania, wsparcie bibliotek czy dostępność obudów na szynę DIN.
Arduino Uno / Nano – dobre na start, prototypy, małe moduły (np. sterownik oświetlenia w jednym pomieszczeniu). Ograniczona pamięć i liczba portów bywa problemem przy rozbudowanych scenach czy wielu czujnikach.
Arduino Mega – dużo wejść/wyjść i pamięci, sensowny wybór do „centralek” w rozdzielni, jeżeli nie używa się sieci Wi‑Fi jako głównej magistrali. Sprawdza się w systemach, które mają dużo I/O, ale skromną logikę.
ESP8266 – tanie Wi‑Fi, ale mało GPIO i skromniejsza pamięć niż ESP32. Dobre w małych modułach komunikacyjnych, mniej wygodne jako centralka z dziesiątkami sygnałów.
ESP32 – mocny procesor, Wi‑Fi, Bluetooth, sporo GPIO, dobre wsparcie bibliotek. Typowy wybór, gdy automatyka ma integrować się z siecią domową, MQTT, Home Assistant itp.
Kryterium „czy się zmieści kod” często ustępuje innym, bardziej prozaicznym: czy daną płytkę da się sensownie zamocować w rozdzielni, podłączyć do niej ekranowane przewody, zapewnić reset bez wyciągania jej ze stelaża. Prototypy z przewodami „na pajęczynę” są wygodne na biurku, ale w ścianie szybko stają się źródłem losowych problemów.
Klony, płytki OEM i gotowe moduły DIN
Rynek klonów Arduino jest ogromny, a różnice jakości potrafią być drastyczne. Tańsze modele często działają poprawnie w prostych projektach, lecz przy automatyce domowej pojawiają się dodatkowe wymagania: odporność na zakłócenia, stabilność zasilania przy długich przewodach, poprawne działanie watchdogów.
Najczęstsze problemy z klonami:
niestabilne regulatory 5 V/3,3 V – restart płytki przy załączaniu kilku przekaźników naraz,
błędy na PCB (np. brak filtracji zasilania, kiepska masa), co objawia się „losowymi” zawieszeniami,
różne bootloadery, które mają problemy z niektórymi bibliotekami lub trybami uśpienia.
Coraz częściej stosuje się gotowe płytki Arduino‑kompatybilne na szynę DIN, które mają już wbudowane zasilacze, separowane wejścia cyfrowe, przekaźniki i czasem prostą ochronę przepięciową. Zwykle są droższe od tanich klonów, ale ograniczają liczbę miejsc, w których instalacja może się „wyłożyć” z powodów czysto mechanicznych czy elektrycznych.
Arduino vs. kontrolery przemysłowe i PLC
Arduino przyciąga prostotą i bogactwem przykładów, ale nie jest jedyną opcją. W niektórych sytuacjach lepiej sięgnąć po małego PLC lub kontroler o zacięciu przemysłowym.
Kiedy Arduino ma przewagę:
system jest hobbystyczny lub pół‑profesjonalny, a budżet ograniczony,
potrzebne są niestandardowe funkcje (np. zaawansowane przetwarzanie sygnałów, integracje sieciowe, webserwer),
liczy się szybkie prototypowanie, modyfikacje „w locie”, brak sztywnych wymogów certyfikacyjnych.
Kiedy mały PLC bywa rozsądniejszy:
sterowane są elementy krytyczne z punktu widzenia bezpieczeństwa i komfortu (kotłownia, główny rozdział ogrzewania),
wymagana jest bardzo wysoka niezawodność i możliwość serwisu przez elektryka/automatykę, niekoniecznie programistę Arduino,
instalacja ma działać „lata bez dotykania”, a zmiany logiki zachodzą rzadko.
Możliwy jest też kompromis: PLC odpowiada za najważniejsze funkcje (grzanie, zabezpieczenia), a Arduino/ESP32 jako moduł wyższego poziomu realizuje wygodne „bajery” – sceny świetlne, integrację z aplikacją, statystyki zużycia energii.
Łączność: Wi‑Fi, Ethernet, magistrale przewodowe
Wybór platformy to także wybór sposobu komunikacji. Przesyłanie wszystkiego po Wi‑Fi jest kuszące, ale bywa zawodne przy większych instalacjach. Trzeba oddzielić dwa światy: sterowanie krytyczne (lokalne, przewodowe) oraz monitoring i integracje (mogą iść po sieci IP).
Wi‑Fi – wygodne do integracji z Home Assistant czy MQTT, dobre dla modułów monitorujących (liczniki energii, czujniki komfortu). Jako jedyny kanał sterowania roletą czy ogrzewaniem bywa ryzykowne: zakłócenia, restart routera, zmiana hasła.
Ethernet – stabilniejszy od Wi‑Fi, ale wymaga okablowania sieciowego. Sprawdza się w centralkach i modułach rozdzielni, gdzie i tak prowadzi się dużo przewodów.
Magistrale przewodowe (RS‑485, CAN, I²C na krótkich odcinkach) – nadają się do komunikacji między rozproszonymi modułami Arduino. RS‑485 często wygrywa na dłuższych odcinkach w jednym budynku.
Dla funkcji krytycznych dobrze jest założyć, że nawet kompletna utrata łączności IP nie zaburzy podstawowego działania: ogrzewanie trzyma zadane temperatury, światła zapalają się z przycisków, rolety można podnieść i opuścić lokalnie.

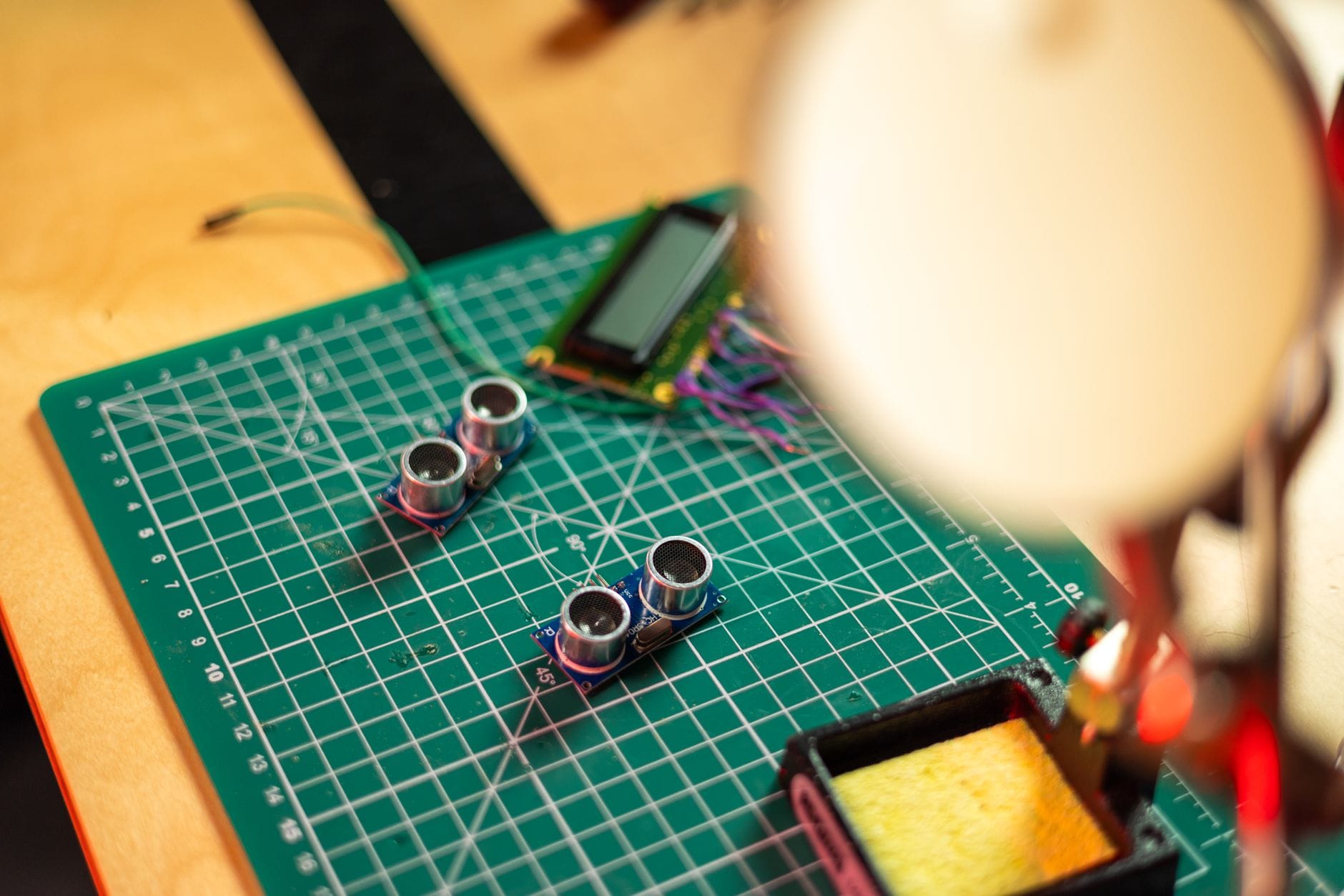

Źródło: Pexels | Autor: ThisIsEngineering
Architektura systemu: topologia, komunikacja i podział na moduły
Centralka „wszystko w jednym” kontra system modularny
Klasyczny błąd pierwszych projektów to jedna duża płytka (często Mega lub ESP32), do której podłączone jest „wszystko”. Taki układ na początku wydaje się prosty, bo cała logika jest w jednym programie. Z czasem rosną jednak problemy:
każda zmiana w jednym obszarze może niespodziewanie wpłynąć na inny,
debugowanie staje się koszmarem, bo w logach miesza się kilkanaście funkcji,
awaria centralnej płytki oznacza utratę całej automatyki.
Alternatywa to system rozproszony: kilka prostszych modułów (np. „oświetlenie parteru”, „sterownik rolet”, „kotłownia”), komunikujących się przewodowo lub po sieci. Każdy wykonuje ograniczoną liczbę funkcji i może działać samodzielnie w zakresie podstawowym.
Topologie: gwiazda, magistrala, wyspy funkcjonalne
Przy małych systemach często wystarcza prosta topologia gwiazdy: wszystkie sygnały schodzą się do jednej rozdzielni. W większych domach lepiej sprawdzają się kombinacje kilku wzorców.
Gwiazda z rozdzielni – przejrzysta, łatwa do serwisowania, ale wymaga dużej liczby przewodów do każdego pomieszczenia. Sensowna w nowym budownictwie, gdy od razu projektuje się okablowanie.
Magistrala (bus) – np. RS‑485 przechodzący przez kolejne pomieszczenia z lokalnymi modułami wewnątrz puszek. Ogranicza ilość kabli, ale wymaga dobrej terminacji i odporności na zakłócenia.
Wyspy funkcjonalne – osobne lokalne rozdzielnie: garaż, kotłownia, poddasze, ogród. Między wyspami biegnie kilka przewodów komunikacyjnych i zasilających, natomiast detale instalacji mieszkają lokalnie.
Dobór topologii rzadko jest czysty; częściej powstaje hybryda: gwiazda między główną rozdzielnią a wyspami oraz krótka magistrala w obrębie jednej kondygnacji lub sekcji oświetleniowej.
Podział na moduły według funkcji, nie według technologii
Często kusi, żeby dzielić system według użytej płytki („tu moduły na Nano, tam na ESP32”). Praktyczniejsze jest rozdzielenie według funkcji użytkownika lub stref budynku:
moduł oświetlenia jednego piętra lub kluczowej części domu,
moduł sterowania roletami (wszystkie lub grupy),
moduł ogrzewania/klimatyzacji (najlepiej blisko rozdzielacza),
moduł bezpieczeństwa (czujniki zalania, dymu, kontaktrony) z osobną logiką alarmową.
Dzięki temu ewentualna wymiana technologii (np. przejście z Arduino Nano na ESP32 w module rolet) nie rozsypuje reszty instalacji. Zmienia się implementacja w ramach jednego obszaru funkcjonalnego, a interfejs z resztą domu pozostaje taki sam (np. kilka komend po UART lub TCP).
Komunikacja między modułami: prostota kontra „fajność”
Magistrale i protokoły kuszą, żeby tworzyć bardzo rozbudowane schematy komunikacji: automatyczne wykrywanie modułów, dynamiczne adresowanie, odpytywanie co kilka milisekund. W praktyce większość instalacji domowych dobrze obsługuje prostszy model: kilka jasno zdefiniowanych komunikatów, rzadkie odpytywanie, solidne traktowanie błędów.
Przykładowe podejście:
każdy moduł ma statyczny adres (zworki, przełącznik DIP, konfiguracja w kodzie),
centralka okresowo pyta o stan tylko tych modułów, które faktycznie monitoruje,
wymiana informacji krytycznych odbywa się w formie prostych ramek (np. „ID_modułu;typ;wartość;CRC”).
Mniej „magii” oznacza łatwiejsze debugowanie w razie zakłóceń na magistrali. Funkcje typu auto‑odkrywanie modułów bywają wygodne na etapie rozwoju, ale w instalacji, która ma działać latami, przeważnie liczy się przewidywalność i prostota.
Strategie awaryjne i tryb degradacji
System rozproszony daje dodatkową przewagę: możliwość kontrolowanej degradacji funkcji. Zamiast scenariusza „wszystko działa / nic nie działa” można zaprojektować kilka poziomów awaryjnych:
przy utracie łączności między modułami – działanie lokalne: przyciski włączają światła bez scen, rolety reagują na przyciski przy oknach, ogrzewanie trzyma ostatnie nastawy,
przy awarii centralki – moduły przechodzą w tryb prostych reguł zapisanych lokalnie, np. termostat z prostą histerezą bez harmonogramów,
przy problemach z zasilaniem części systemu – działanie wyłącznie najważniejszych stref (np. oświetlenie korytarzy, sterowanie kotłem), reszta domyślnie wyłączona.
Takie scenariusze nie powstają same z siebie. Trzeba je wpisać w projekt od początku, uwzględniając redundancję zasilania, proste lokalne przyciski i autonomię podstawowych modułów.

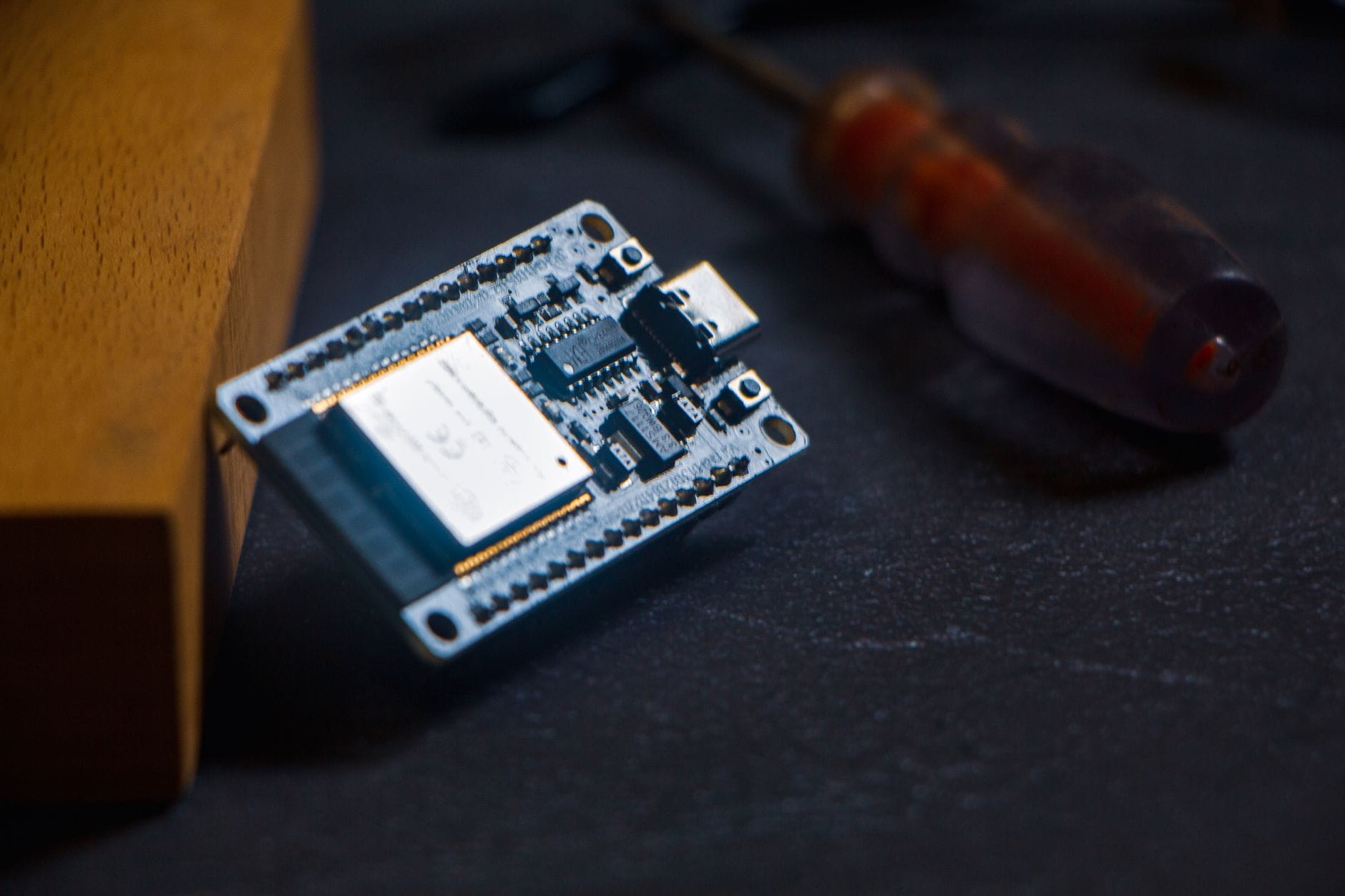

Źródło: Pexels | Autor: Tanha Tamanna Syed
Okablowanie, zasilanie i bezpieczeństwo elektryczne
Planowanie okablowania na etapie projektu budowlanego
Największą przewagą systemu projektowanego od zera jest możliwość zaplanowania przewodów zanim powstaną tynki. Późniejsze „dociąganie” kabli do rolet, czujników czy dodatkowych przycisków kończy się kuciem ścian albo drogimi obejściami bezprzewodowymi.
Kilka prostych założeń mocno ułatwia życie:
do każdego punktu oświetleniowego prowadzić osobną żyłę sterującą z rozdzielni lub lokalnej minirozdzielni,
do każdego okna z roletą – przewód zasilający silnik i przewód sygnałowy (jeśli planuje się czujniki krańcowe lub kontaktrony),
do puszek z przyciskami – co najmniej 4‑żyłowy przewód, aby móc dodać kolejne funkcje (np. drugi przycisk, magistrala sygnałowa),
przewidzieć miejsce w rozdzielni na moduły automatyki (szerokość w szynach DIN, rezerwa zasilania).
W istniejących budynkach sytuacja jest trudniejsza. Najczęściej kończy się kompromisem: niektóre funkcje (np. rolety) są sterowane przewodowo, inne (część oświetlenia, pomiar temperatury) oparte są na modułach bezprzewodowych, ale z lokalnym ręcznym sterowaniem.
Podział na obwody: co razem, co osobno
Chęć „oszczędzenia na kablu” często prowadzi do spięcia zbyt wielu elementów w jeden obwód. Tymczasem wygodniej jest mieć więcej, ale czytelnych obwodów, niż jeden, który „robi wszystko” i przy okazji utrudnia diagnozę usterek.
Najczęściej wyróżnia się osobne obwody dla:
głównego oświetlenia poszczególnych kondygnacji lub stref (salon, kuchnia, korytarze),
gniazd w pomieszczeniach „mokrych” (łazienka, kuchnia) z osobnym zabezpieczeniem,
silników rolet i bram (często zabezpieczonych osobnym wyłącznikiem nadprądowym),
zasilania automatyki niskonapięciowej (zasilacze 24 V/12 V/5 V dla Arduino i czujników),
urządzeń o dużej mocy (piekarnik, płyta indukcyjna, klimatyzacja) – zwykle bezpośrednio sterowanych przez producenta, nie przez domowe Arduino.
Dobór przekrojów, złącz i zabezpieczeń dla niskiego napięcia
Instalacje 12–24 V kuszą, żeby traktować je „na luzie”, bo przecież nie porażą. Problemem staje się jednak prąd i spadki napięć, a nie samo napięcie znamionowe.
Przy projektowaniu linii zasilających moduły Arduino i czujniki dobrze uwzględnić kilka praktycznych zasad:
licz prąd z zapasem – jeśli moduły biorą łącznie 1 A, projektuj linię na 2–3 A, szczególnie przy długich przewodach i zasilaczach impulsowych,
kontroluj spadek napięcia – przy 5 V różnica 0,5 V potrafi wywołać niestabilność. Dla dłuższych odcinków opłaca się przesłać 12 lub 24 V i zejść do 5 V lokalnie,
stosuj osobne zabezpieczenia dla gałęzi – bezpiecznik lub wyłącznik nadprądowy po stronie niskiego napięcia ogranicza skutki zwarcia w jednej puszce,
rozsądnie grupuj obwody – nie ma sensu prowadzić oddzielnej linii 24 V do każdego czujnika, ale zasilanie „wszystkiego” z jednego kabla jest równie złym pomysłem.
W praktyce często sprawdza się podejście „kręgosłup + rozgałęzienia”: jedna główna linia 24 V o wystarczającym przekroju (np. 2×1,5 mm²) do lokalnej puszki lub minirozdzielni, a stamtąd krótkie odcinki do modułów z osobnymi bezpiecznikami topikowymi lub polimerowymi.
Separacja galwaniczna i ochrona mikrokontrolerów
Arduino lubi pracować w „czystym” świecie logiki 5 V lub 3,3 V. Domowe instalacje 230 V oraz silniki rolet, pomp czy wentylatorów generują zakłócenia, które potrafią zawiesić lub trwale uszkodzić płytkę. Dobry projekt separuje te dwa światy.
Najczęściej stosowane środki ochrony to:
optoizolacja sygnałów sterujących – moduły przekaźników z izolacją optyczną rozdzielają masę logiki i stronę mocy; tanie „nieizolowane” płytki lepiej zostawić do eksperymentów na biurku,
oddzielne zasilacze dla logiki i dla sterowania przekaźnikami – cewki przekaźników obciążają linię 5 V; przy dużej liczbie kanałów sensowniej zasilić je z oddzielnego stabilizatora,
transile, warystory i snubbery RC – dla obwodów silnikowych ograniczają przepięcia przy wyłączaniu; nie zastąpią jednak prawidłowej konstrukcji całego obwodu,
odpowiednia filtracja zasilania – kondensatory przy każdym module, czasem także dławiki na wejściach bardziej wrażliwych sekcji (np. modułu komunikacyjnego).
Separacja galwaniczna nie jest dogmatem. Krótkie połączenia przy jednym zasilaczu mogą działać bez optoizolacji, ale każdorazowo trzeba świadomie ocenić ryzyko: długość przewodów, rodzaj odbiorników, potencjalne różnice potencjałów między punktami masy.
Wspólna masa, uziemienie i unikanie pętli
Nawet w instalacji niskonapięciowej szybko wychodzi na jaw, czy masy są przemyślane. Brak jednego, konsekwentnego punktu odniesienia przekłada się na „duchy” w odczytach czujników, losowe resety modułów, a czasem uszkodzenia.
Kilka praktycznych wskazówek, które zwykle działają:
topologia gwiazdy dla masy – zamiast łączyć moduły „w łańcuch”, lepiej prowadzić osobne powroty masy do wspólnego punktu (np. szyny w rozdzielni),
spięcie mas logiki i mocy w jednym kontrolowanym miejscu – rozjechane potencjały między różnymi zasilaczami potrafią narobić szkód; jeśli trzeba je połączyć, lepiej zrobić to raz, świadomie i możliwie blisko źródeł,
oddzielenie przewodów sygnałowych od 230 V – prowadzenie ich w tych samych rurkach lub peszlach jest przepisowym i praktycznym problemem, także dla EMC,
uziemienie ekranu tam, gdzie ma to sens – ekranowane przewody sygnałowe najlepiej uziemiać jednostronnie (zwykle przy rozdzielni), aby uniknąć pętli masy.
Typowy błąd to dołożenie kolejnego „lokalnego” zasilacza 5 V do kilku czujników, bo „bliżej”. Z punktu widzenia energii ma to sens, ale z punktu widzenia masy i zakłóceń rodzi nowe problemy. Najpierw lepiej zaprojektować kilka solidnych linii z zasilacza centralnego, a dopiero gdy to nie wystarcza, rozważać dodatkowe źródła zasilania.
Bezpieczeństwo prac przy instalacji – kiedy wzywać elektryka
Automatyka na Arduino często powstaje jako rozwinięcie hobbystycznych projektów. Różnica jest taka, że tu dochodzi instalacja 230 V i realna odpowiedzialność za bezpieczeństwo domowników.
Generalna zasada jest prosta: samodzielnie można wykonać część niskonapięciową, natomiast wszelkie prace przy instalacji 230 V powinny być wykonane lub przynajmniej odebrane przez osobę z uprawnieniami. Dotyczy to szczególnie:
podłączania nowych obwodów i zabezpieczeń w rozdzielni,
instalowania wyłączników różnicowoprądowych,
wymiany lub dokładania puszek, przewodów i osprzętu 230 V,
kontroli ciągłości przewodów ochronnych i pomiarów ochrony przeciwporażeniowej.
Po stronie niskiego napięcia także można narobić szkód – np. poprzez błędne prowadzenie przewodów sterujących w tych samych rurkach co obwody energetyczne, brak zachowania minimalnych odległości izolacyjnych na płytkach czy nieodpowiednie obudowy. Normy nie są po to, żeby „uprzykrzyć życie elektronikowi”; w razie pożaru lub porażenia to do nich wracają ubezpieczyciele i biegli.
Czujniki, aktuatory i interfejs użytkownika – co się realnie sprawdza
Czujniki środowiskowe: temperatura, wilgotność, jakość powietrza
Większość systemów zaczyna się od temperatury. Na etapie prototypów często używa się tanich układów typu DHT11/22. W instalacji, która ma działać latami, wychodzą ich słabości: dryft, podatność na zakłócenia, często także kiepska jakość wykonania.
Do zastosowań domowych bardziej przewidywalne są:
DS18B20 – sprawdzone czujniki cyfrowe temperatury, szczególnie użyteczne w osłonach wodoodpornych (instalacje CO, zasobniki ciepłej wody),
BME280 / SHT3x – czujniki temperatury i wilgotności; dla sterowania klimatem w mieszkaniu zwykle w zupełności wystarczające,
czujniki CO₂ (np. MH-Z19, SCD30) – przy wentylacji mechanicznej pozwalają na sensowną regulację wydajności; w wentylacji grawitacyjnej pełnią raczej rolę wskaźnika niż elementu sterującego.
Trzeba też brać poprawkę na miejsce montażu. Czujnik przy suficie pokaże zupełnie co innego niż na wysokości łóżka. To nie jest detal – automatyka, która liczy na różnice 0,5–1°C, musi mieć sensownie ulokowane punkty pomiarowe, inaczej cała dokładność samych układów pomiarowych staje się akademicka.
Czujniki ruchu, obecności i otwarcia
Światła zapalane „same” to jeden z częstszych celów automatyzacji. Rzeczywistość szybko pokazuje, że sam czujnik PIR to za mało.
Najczęściej stosuje się kombinacje:
PIR – klasyczne czujniki ruchu, dobre w korytarzach, łazienkach, wiatrołapach; w salonie lub biurze reagują słabo na nieruchomą osobę,
czujniki otwarcia (kontaktrony) – drzwi wejściowe, okna, bramy; proste, niezawodne, przydają się nie tylko do alarmu, ale i do automatyki (np. wyłączanie ogrzewania przy długim otwarciu okna),
czujniki obecności oparte o radar (mmWave) – wciąż relatywnie droższe, ale rozwiązują problem „ktoś siedzi i się nie rusza”,
czujniki natężenia światła – zamiast wymuszać włączanie lamp po zmroku na sztywno z zegara, można reagować na realne warunki.
Warto też przewidzieć ręczne obejście automatyki. Typowy schemat: krótki impuls z przycisku – automatyka czasowa; długie przytrzymanie – wymuszenie stanu ręcznego (np. światło „na stałe”, bez gaszenia po minucie). To prosty trik, który ratuje w sytuacjach, gdy system nie rozpozna obecności (dziecko śpiące w pokoju, dłuższa kąpiel itp.).
Już na tym etapie warto śledzić materiały z pokrewnych dziedzin, takich jak automatyka przemysłowa czy robotyka – wiele zasad projektowania jest analogicznych, o czym szerzej pisze np. serwis więcej o Elektronika. Zbyt szybkie łączenie oświetlenia, ogrzewania, rolet, alarmu i multimediów na jednym Arduino kończy się problemami trudnymi do debugowania.
Czujniki bezpieczeństwa: dym, gaz, zalanie
Automatyka „zabawna” kończy się tam, gdzie zaczyna się bezpieczeństwo. Czujnik dymu lub gazu, jeśli ma kogokolwiek chronić, musi być przede wszystkim niezawodny, a dopiero potem „sprytny”.
Praktyczne podejście jest zwykle dwuetapowe:
podstawowy system autonomiczny – certyfikowane czujniki z własnym zasilaniem i sygnalizacją (syrena, powiadomienie), które działają niezależnie od Arduino,
integracja sygnału – pomocnicze wyjścia (styk przekaźnikowy, wyjście open-collector) podłączone do modułu Arduino w celu powiadomień, wyłączenia wentylacji lub odcięcia dopływu gazu przez zawór elektromagnetyczny.
Podobnie jest z czujnikami zalania. Tanie „sondy” na dwóch przewodach sprawdzają się przy prostych progach (woda jest/nie ma). Jeśli w grę wchodzi dłuższy przewód i wilgotne środowisko (np. piwnica), trzeba zadbać o odporność na korozję elektrod, fałszywe alarmy od kondensatu i mechaniczne zabezpieczenie przewodów.
Aktuatory: przekaźniki, SSR, sterowniki silników
Element wykonawczy to miejsce, gdzie amatorskie projekty spotykają się z instalacją energetyczną. Tu nie ma przestrzeni na „będzie działało, bo na filmie na YouTube tak zrobili”.
Najczęściej używane są:
przekaźniki elektromagnetyczne – uniwersalne, dobrze znane; nadają się do oświetlenia, małych silników, zaworów. Trzeba jednak realnie ocenić prądy rozruchowe i dobrać odpowiednią kategorię użytkowania (AC1, AC3 itd.),
SSR (przekaźniki półprzewodnikowe) – wygodne przy częstym przełączaniu, ale generują ciepło i wprowadzają prąd upływu. Do typowego oświetlenia LED w domu najczęściej są przesadą, chyba że chodzi o bardzo cichą pracę,
sterowniki silników rolet i bram – tu często lepiej użyć dedykowanych sterowników modułowych (na szynę DIN) z wejściem „przyciskowym”, a Arduino jedynie symuluje przyciski przez przekaźniki. Unika się w ten sposób implementowania całej logiki bezpieczeństwa we własnym kodzie.
Duże obciążenia indukcyjne (pompy, wentylatory, sprężarki) zasługują na szczególną uwagę. W większości przypadków sensowniejsze jest sterowanie ich pracą przez obwody sterownicze (np. wejście sterujące falownika, gotowy sterownik pompy) niż wpinanie się bezpośrednio w zasilanie silnika własnym przekaźnikiem Arduino.
Nawet najbardziej wyrafinowany system upadnie przy pierwszej awarii telefonu, jeśli cała interakcja dzieje się wyłącznie w aplikacji. Interfejs trzeba zaplanować tak, aby podstawowe czynności można było wykonać „po staremu”.
Najczęściej stosuje się warstwowy model sterowania:
warstwa 0 – przyciski fizyczne: klasyczne klawisze w puszkach, przyciski dzwonkowe, czasem sensory dotykowe; pozwalają włączać światło, podnosić rolety, wyłączyć alarm, niezależnie od Wi‑Fi,
warstwa 1 – panele ścienne: wyświetlacz z kilkoma przyciskami, e-papier lub prosty ekran dotykowy; umożliwia sterowanie scenami, temperaturą, podgląd stanów,
warstwa 2 – aplikacja i WWW: wygodna do konfiguracji i zdalnego dostępu, ale zależna od sieci, serwerów i aktualizacji.
Przyciski fizyczne warto traktować jako zasób strategiczny. Lepiej mieć ich o jeden za dużo niż brnąć w kombinacje „krótkie, długie, podwójne kliknięcie” na każdym klawiszu. Im bardziej złożony schemat obsługi, tym szybciej domownicy wracają do ręcznego włączania wszystkiego z pominięciem automatyki.
Automatyka rozwija się od prostych przełączników czasowych w stronę logiki opartej na zdarzeniach. Arduino bez problemu poradzi sobie z większością typowych wzorców, o ile kod będzie utrzymany w ryzach.
Najczęściej powtarzające się schematy to:
Najczęściej zadawane pytania (FAQ)
Od czego zacząć projekt inteligentnego domu na Arduino?
Najbezpieczniej zacząć od spisania scenariuszy dnia: co dzieje się rano, po powrocie z pracy, w nocy i podczas wyjazdu. Z takiej listy szybko wychodzi, które czynności są najbardziej uciążliwe i które realnie opłaca się zautomatyzować (np. światło w korytarzu, rolety wieczorem, podstawowe powiadomienia).
Dopiero potem warto wybrać 1–2 obszary na start, zamiast „robić wszystko naraz”. W praktyce najczęściej zaczyna się od monitoringu temperatury/wilgotności i prostego sterowania oświetleniem w kilku strefach. Pozwala to nauczyć się sprzętu i typowych błędów, zanim dotkniesz krytycznych instalacji, jak ogrzewanie.
Czy da się zbudować cały inteligentny dom tylko na Arduino?
Da się, ale w większości przypadków będzie to niewygodne i mało elastyczne rozwiązanie. Klasyczne Arduino (Uno, Nano, Mega) świetnie sprawdza się jako „moduł wykonawczy”: sterowanie przekaźnikami, odczyt czujników, proste reguły „jeśli–to”. Gdy tylko dochodzi logowanie danych, zaawansowane harmonogramy, zdalny dostęp czy aktualizacje OTA, pojedyncza płytka robi się za ciasna.
W praktyce regułą jest architektura mieszana: Arduino lub ESP steruje sprzętem lokalnie, a całą „inteligencję” (logikę, integracje, interfejs) obsługuje Home Assistant, OpenHAB, Domoticz albo inny mini‑serwer. Dzięki temu awaria serwera nie zatrzymuje światła czy rolet, a system można rozbudowywać bez przepisywania wszystkiego od zera.
Jakie funkcje inteligentnego domu najlepiej zrealizować na Arduino?
Arduino dobrze radzi sobie z lokalnymi, stosunkowo prostymi zadaniami, szczególnie tam, gdzie liczy się szybka reakcja i przewidywalne działanie. Typowe przykłady:
sterowanie oświetleniem (on/off, podstawowe ściemnianie, czujniki ruchu w korytarzu czy garażu),
odczyt kilku–kilkunastu czujników temperatury, wilgotności czy zalania w jednym pomieszczeniu lub szafie rozdzielczej,
lokalne zabezpieczenia: np. odcięcie pompy przy wykryciu zalania, niezależnie od reszty systemu.
Bardziej skomplikowane sceny (połączenie wielu pomieszczeń, zależności czasowe, integracja z fotowoltaiką, multimediami) lepiej przenieść do centralnego systemu automatyki, a Arduino zostawić jako prosty „sterownik przy kablach”.
Czy automatyka DIY na Arduino jest bezpieczna dla instalacji grzewczej?
Może być, ale tylko przy bardzo świadomym projekcie. Sterowanie kotłem, pompą ciepła czy głównymi zaworami to inna liga ryzyka niż włączanie lampy w garażu. Zwykle rozsądniej jest, aby kluczowe funkcje (np. zabezpieczenia kotła) pozostały w rękach fabrycznego sterownika, a Arduino jedynie wysyłało sygnały „prośby” o grzanie, zmiany temperatury lub działało na poziomie stref (siłowniki na rozdzielaczu podłogówki).
Standardem powinny być tryby awaryjne: co się dzieje, gdy Arduino się zawiesi, straci zasilanie lub sieć. System musi umieć wrócić do stanu bezpiecznego, a nie zostawić domu bez ogrzewania w styczniu. Przy integracji z ogrzewaniem konsultacja z fachowcem od danej instalacji zwykle jest tańsza niż naprawa skutków błędnego podłączenia.
Jakie są różnice w projektowaniu inteligentnego domu Arduino w mieszkaniu i w domu jednorodzinnym?
W mieszkaniu zwykle dominuje wygoda i zdalny podgląd: sceny oświetleniowe, automatyczne wygaszanie świateł, proste powiadomienia (otwarcie drzwi, zalanie łazienki) i ewentualnie lokalna regulacja grzejników z zaworami termostatycznymi. Skala instalacji jest mniejsza, więc łatwiej eksperymentować.
W domu jednorodzinnym dochodzą kolejne obszary: rolety na kilku kondygnacjach, brama wjazdowa, garaż, podlewanie ogrodu, oświetlenie zewnętrzne, integracja z PV czy rekuperacją. Tu znaczenie ma nie tylko sam kod, ale też fizyczne rozmieszczenie modułów (rozdzielnia, kotłownia, poddasze) i sposób prowadzenia przewodów. Błąd projektowy może oznaczać kucie ścian lub brak dostępu do kluczowego modułu bez wyłączania połowy domu.
Jak zaplanować funkcje, żeby nie skończyć z „kolekcją gadżetów”?
Kluczowe jest planowanie od strony potrzeb, a nie od strony zabawek. Zamiast zaczynać od efektów typu „LEDy RGB reagujące na muzykę”, lepiej zadać pytanie: co i tak robię codziennie ręcznie, co system może zrobić szybciej, dokładniej albo bardziej przewidywalnie. Po takiej analizie zwykle wygrywają proste rzeczy: światła w przejściach, rolety o zachodzie słońca, tryb „wyjazd” z odcięciem części gniazd.
Pomaga też podział na kategorie: oświetlenie, ogrzewanie/klima, rolety/markizy, bezpieczeństwo, ogród, multimedia. Każdej kategorii można nadać priorytet i zakres (minimum, wersja docelowa), a potem wdrażać je etapami. Dzięki temu system rośnie logicznie, zamiast zamieniać się w zbiór niespójnych eksperymentów.
Co warto zapamiętać
Różnica między użytecznym „inteligentnym domem” a męczącą kolekcją gadżetów wynika głównie z projektu całości: spójnej koncepcji, kolejności wdrażania i trzymania się podstawowych funkcji, a nie z ceny sprzętu.
Kluczowe cele to wygoda, bezpieczeństwo i efektywność energetyczna – przed zakupami trzeba jasno ustalić priorytety, bo system nastawiony na „fajerwerki” świetlne zazwyczaj przegrywa z takim, który konsekwentnie automatyzuje codzienne, powtarzalne czynności.
Arduino dobrze sprawdza się jako tani, lokalny moduł wykonawczy (oświetlenie, rolety, proste reguły, kilka czujników), natomiast bardziej złożone funkcje – zdalny dostęp, logi, harmonogramy – rozsądniej przenieść do centralnego systemu typu Home Assistant działającego na osobnym serwerze.
Próba zrobienia „wszystkiego na raz” prawie zawsze kończy się chaosem; bezpieczniejsze jest stopniowe podejście: najpierw monitoring (temperatura, wilgotność), potem jedna–dwie strefy oświetlenia, dopiero później rolety, bramy i moduły bezpieczeństwa.
Inne priorytety ma mieszkanie w bloku, a inne duży dom: w mieszkaniu dominuje wygoda i zdalny podgląd na czas wyjazdu, natomiast w domu dochodzą obszary krytyczne (ogrzewanie, brama, podlewanie, fotowoltaika) oraz kwestia fizycznego rozmieszczenia modułów, które wpływa na serwis i odporność na awarie.
